令和7年度上期 問50
出典：令和7年度上期第二種電気工事士試験 問50
図をタップすると大きく開きます正解は ハ

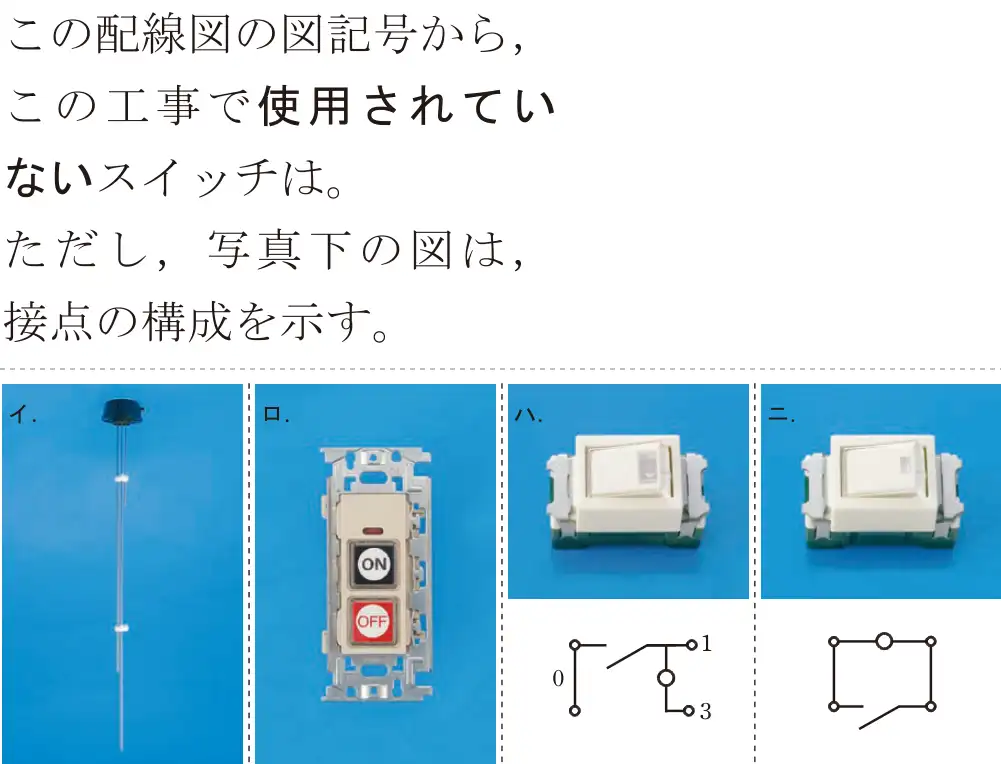

この配線図にはフロートレススイッチ電極(LF3)、電磁開閉器用押しボタン、位置表示灯内蔵スイッチ(H)などはあるが、位置表示灯内蔵の3路スイッチはない。
- イ 使われている。フロートレススイッチ電極(LF3)。
- ロ 使われている。電磁開閉器用の押しボタン。
- ハ 使われていない(正解)。表示灯付きの3路スイッチの記号はない。
- ニ 使われている。位置表示灯内蔵スイッチ(H)。
覚え方 接点図:0・1・3の端子なら3路スイッチ。表示灯付きかどうかも確認。
