令和7年度上期 問3

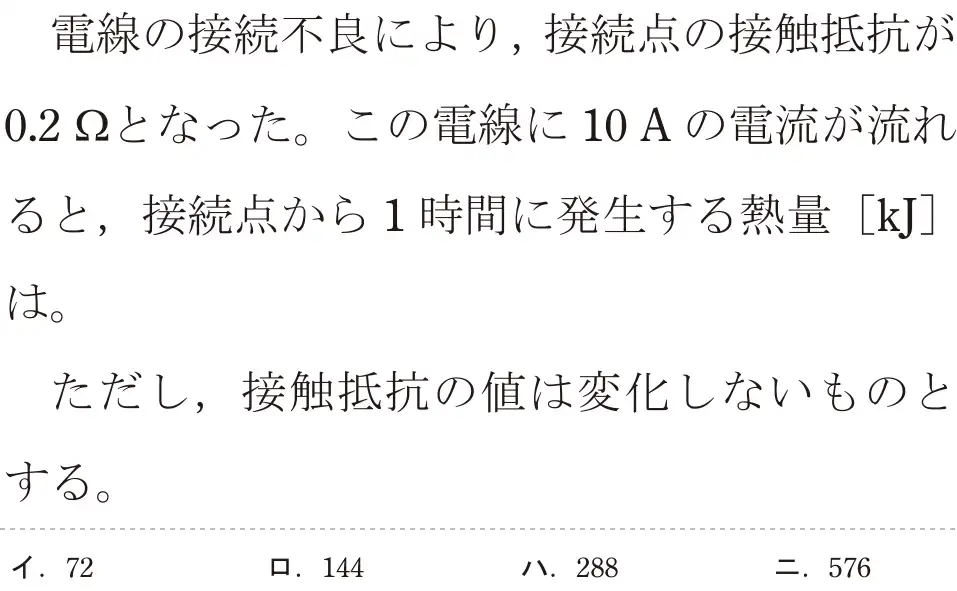

![令和7年度上期 第二種電気工事士 学科試験 問3:電線の接続不良により,接続点の接触抵抗が0.22となった。この電線に 10Aの電流が流れると、接続点から1時間に発生する熱量 [kJ]は。ただし、接触抵抗の値は変化しないものとする。](/q/r7a_03.webp)
出典：令和7年度上期第二種電気工事士試験 問3
正解は イ
【計算】発熱量 Q = I²Rt = 10² × 0.2 × 3600秒 = 100 × 0.2 × 3600 = 72,000J = 72kJ。
- イ 正しい。I²Rt = 72kJ。
- ロ 144kJは2倍の誤り。
- ハ 288kJは4倍の誤り。
- ニ 576kJは計算の誤り。
覚え方 接触抵抗での発熱はジュール熱 Q = I²Rt。時間は秒に直す。
