令和6年度下期 問33
出典：令和6年度下期第二種電気工事士試験 問33

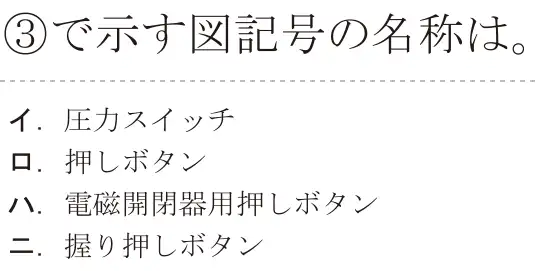

図をタップすると大きく開きます正解は ハ
③の図記号(●に「B」の傍記)は押しボタン。ここでは電動機を運転する電磁開閉器(S)の操作用なので、電磁開閉器用押しボタン。
- イ 誤り。圧力スイッチは「P」の傍記。
- ロ 誤り。ただの押しボタンではなく、電磁開閉器の操作用。
- ハ 正しい。電磁開閉器用押しボタン。
- ニ 誤り。握り押しボタンは別の記号。
覚え方 ●B = 押しボタン。電磁開閉器とセットなら電磁開閉器用。
