令和6年度下期 問17
出典：令和6年度下期第二種電気工事士試験 問17
正解は ニ

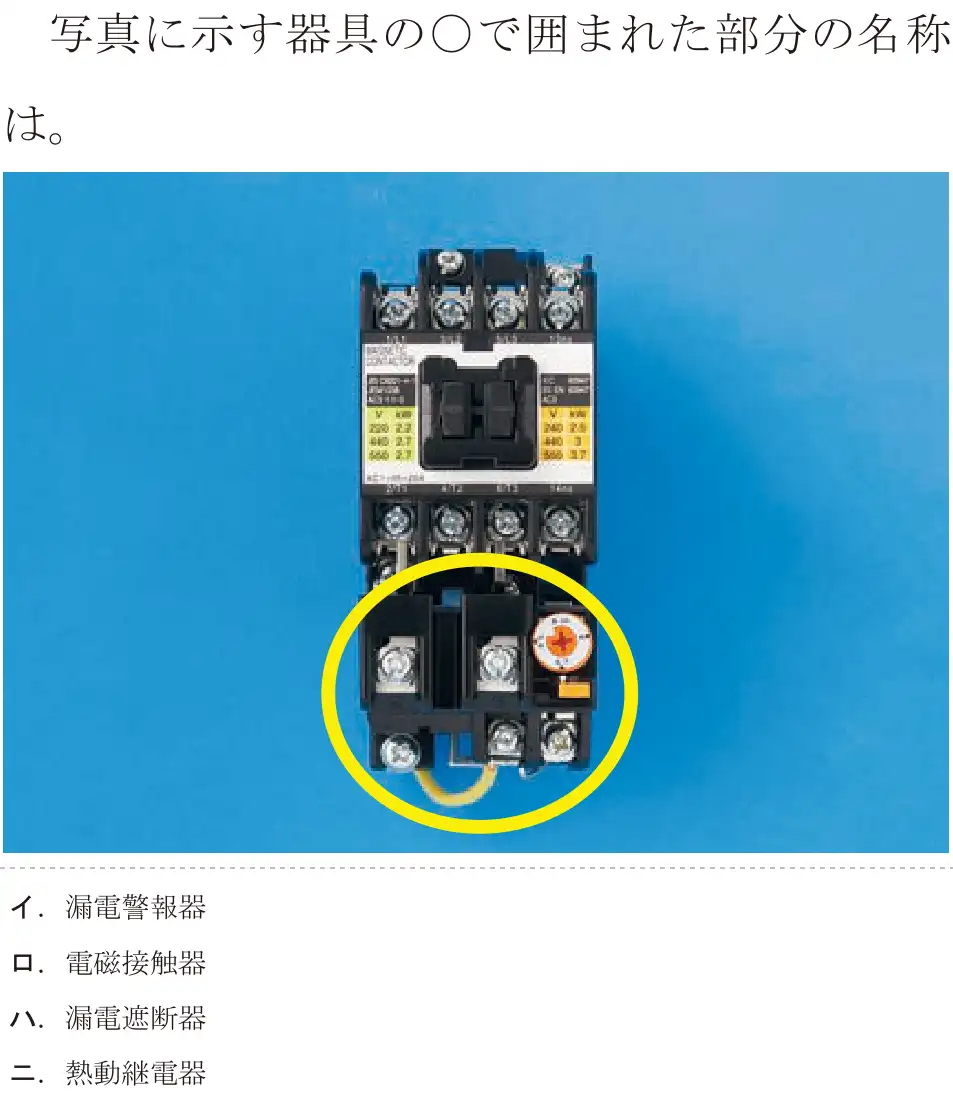

写真は電磁開閉器。上部の大きな部分が電磁接触器、丸で囲まれた下の部分(電流調整ダイヤル付き)が熱動継電器(サーマルリレー)。電動機に過電流が流れると、熱で動作して回路を切る。
- イ 誤り。漏電警報器ではない。
- ロ 誤り。電磁接触器は上の部分。
- ハ 誤り。漏電遮断器ではない。
- ニ 正しい。ダイヤルの付いた下部は熱動継電器。
覚え方 電磁開閉器 = 電磁接触器(上)+熱動継電器(下、ダイヤル付き)。
