令和7年度上期 問17
出典：令和7年度上期第二種電気工事士試験 問17
正解は ハ

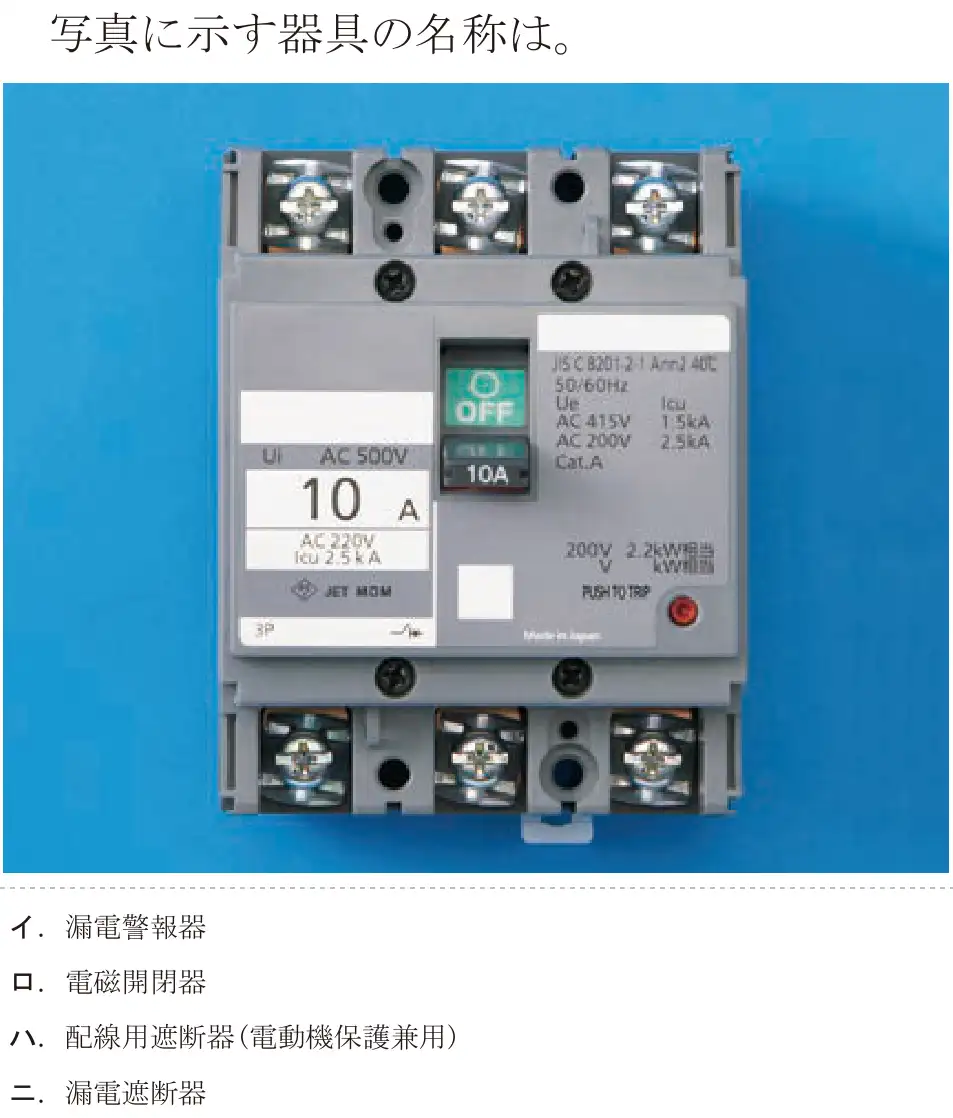

写真は3極(3P)の遮断器で、定格電流10A、「200V 2.2kW相当」の表示がある。電動機の容量に合わせて選ぶ配線用遮断器(電動機保護兼用)。漏電を試すテストボタンや零相変流器はない。
- イ 誤り。漏電警報器は遮断せず、警報を出すだけの装置。
- ロ 誤り。電磁開閉器(マグネットスイッチ)は電磁石で接点を開閉する。
- ハ 正しい。電動機の容量(kW)表示がある配線用遮断器。
- ニ 誤り。漏電遮断器には漏電表示ボタンやテストボタンが付いている。
覚え方 「○kW相当」の表示 = 電動機保護兼用の配線用遮断器。
