令和6年度下期 問18
出典：令和6年度下期第二種電気工事士試験 問18
正解は イ

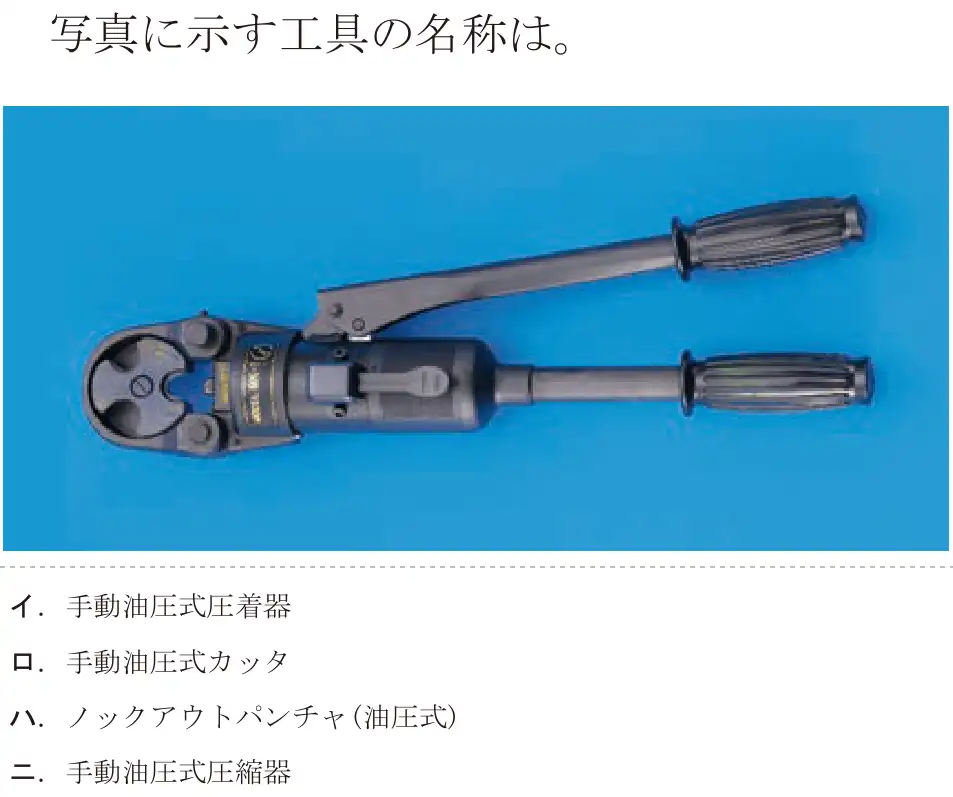

写真は先端にダイス(コの字形の圧着部)があり、ハンドルを動かして油圧で圧着する工具。太い電線に圧着端子やスリーブを圧着する手動油圧式圧着器。
- イ 正しい。手動油圧式圧着器。
- ロ 誤り。カッタなら刃が付いている。
- ハ 誤り。ノックアウトパンチャは穴開け用の刃とダイスを使う。
- ニ 誤り。「圧縮器」という名前ではない。
覚え方 先端が丸いダイスで挟む形 = 油圧式圧着器。
出典：令和6年度下期第二種電気工事士試験 問18
写真は先端にダイス(コの字形の圧着部)があり、ハンドルを動かして油圧で圧着する工具。太い電線に圧着端子やスリーブを圧着する手動油圧式圧着器。
覚え方 先端が丸いダイスで挟む形 = 油圧式圧着器。
