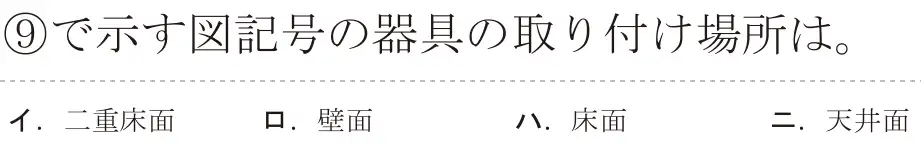

令和5年度下期（午後） 問39
出典：令和5年度下期第二種電気工事士試験（午後） 問39
図をタップすると大きく開きます正解は ニ
⑨のコンセントの図記号は天井に取り付ける形(抜け止め形LK)。カウンタ上の天井から電源をとる。
- イ 誤り。二重床用は別の傍記。
- ロ 誤り。壁付の記号とは形が違う。
- ハ 誤り。床面用は別の傍記。
- ニ 正しい。天井面に取り付ける。
覚え方 コンセント記号の形で取付け場所を表す。
図をタップすると大きく開きます
出典：令和5年度下期第二種電気工事士試験（午後） 問39
図をタップすると大きく開きます⑨のコンセントの図記号は天井に取り付ける形(抜け止め形LK)。カウンタ上の天井から電源をとる。
覚え方 コンセント記号の形で取付け場所を表す。
