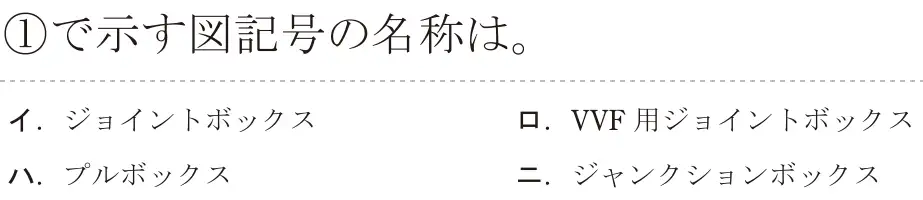

令和5年度下期（午後） 問31
出典：令和5年度下期第二種電気工事士試験（午後） 問31
図をタップすると大きく開きます正解は イ
①は管の途中にある四角の図記号で、ジョイントボックス。
- イ 正しい。四角 = ジョイントボックス。
- ロ 誤り。VVF用ジョイントボックスは丸に平行な斜線3本。
- ハ 誤り。プルボックスは四角に斜線(⊠)。
- ニ 誤り。ジャンクションボックスはフロアダクト用。
覚え方 □=ジョイントボックス、丸に斜線3本=VVF用、⊠=プルボックス。
