令和8年度上期 問27

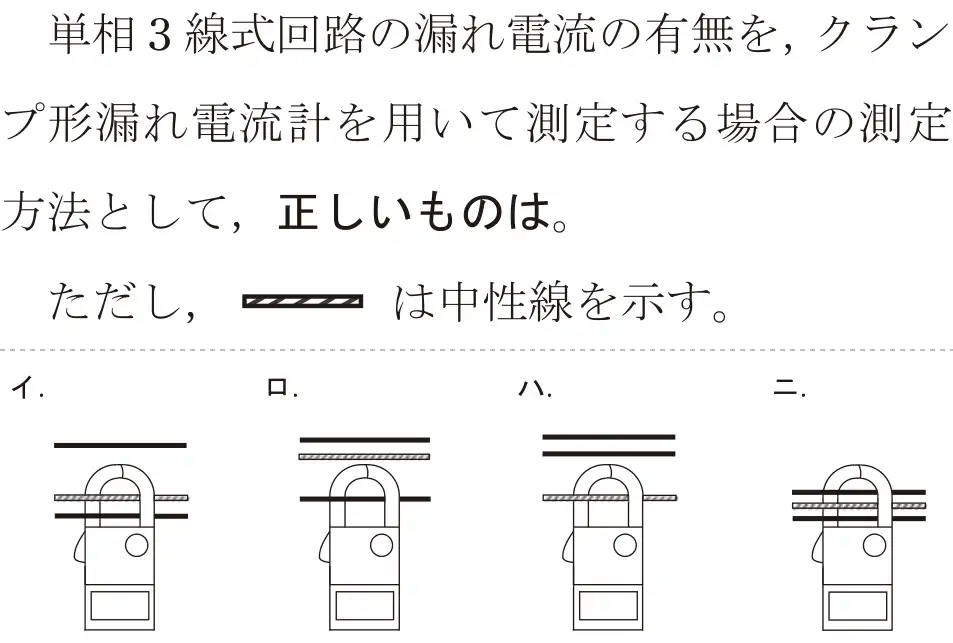

出典：令和8年度上期第二種電気工事士試験 問27
正解は ニ
漏れ電流を測るときは、回路の電線を全部まとめて挟む。単相3線式なら3本(中性線を含む)すべて。正常なら行きと帰りの電流が打ち消し合ってゼロになり、残った値が漏れ電流になる。
- イ 誤り。中性線と電圧線1本だけでは、もう1本の電流が打ち消されない。
- ロ 誤り。電圧線1本だけでは負荷電流を測ることになる。
- ハ 誤り。中性線だけでは中性線の電流を測ることになる。
- ニ 正しい。3本すべてを一括して挟む。
覚え方 漏れ電流 → 全部まとめて挟む。負荷電流 → 1本だけ挟む。
