令和5年度上期（午前） 問44
出典：令和5年度上期第二種電気工事士試験（午前） 問44

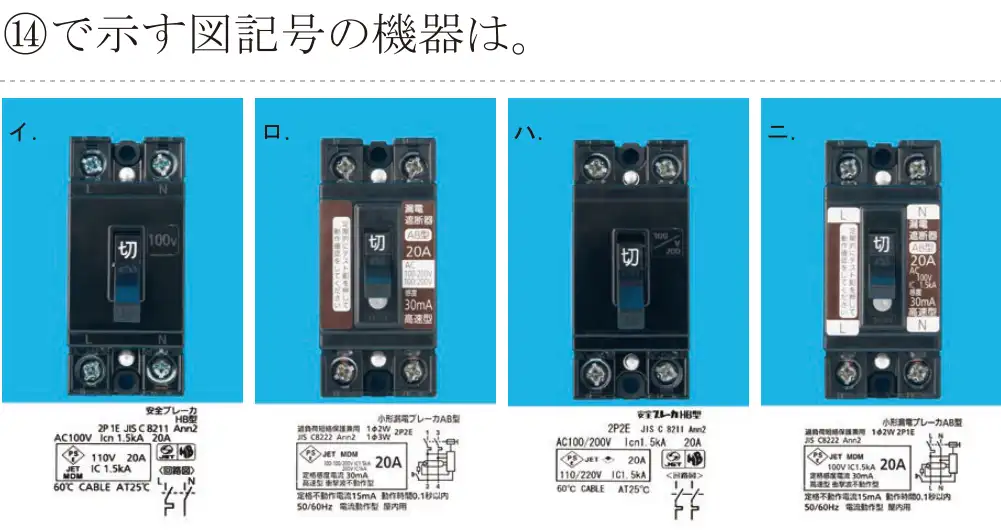

図をタップすると大きく開きます正解は ハ
⑭はヒートポンプ給湯器用の単相200V回路の配線用遮断器。200V回路なので2極とも過電流を検出する2P2Eの配線用遮断器(ハ)。
- イ 誤り。2P1E(100V専用)。
- ロ 誤り。漏電遮断器。
- ハ 正しい。2P2E配線用遮断器。
- ニ 誤り。100V用の漏電遮断器。
覚え方 200V回路 = 2P2E。
図をタップすると大きく開きます
出典：令和5年度上期第二種電気工事士試験（午前） 問44
図をタップすると大きく開きます⑭はヒートポンプ給湯器用の単相200V回路の配線用遮断器。200V回路なので2極とも過電流を検出する2P2Eの配線用遮断器(ハ)。
覚え方 200V回路 = 2P2E。
