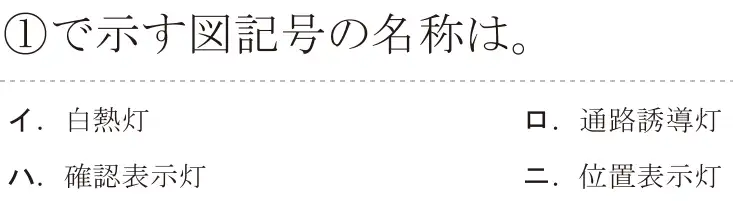

令和5年度上期（午前） 問31
出典：令和5年度上期第二種電気工事士試験（午前） 問31
図をタップすると大きく開きます正解は ハ
①は便所の換気扇・照明用スイッチの横にある小さな丸(○)の図記号で、確認表示灯(別置)。換気扇などが動いていることを知らせる。
- イ 誤り。白熱灯は大きな○。
- ロ 誤り。通路誘導灯は別の記号。
- ハ 正しい。確認表示灯。
- ニ 誤り。位置表示灯はスイッチ内蔵(H)。
覚え方 スイッチ横の小さな○ = 確認表示灯。
