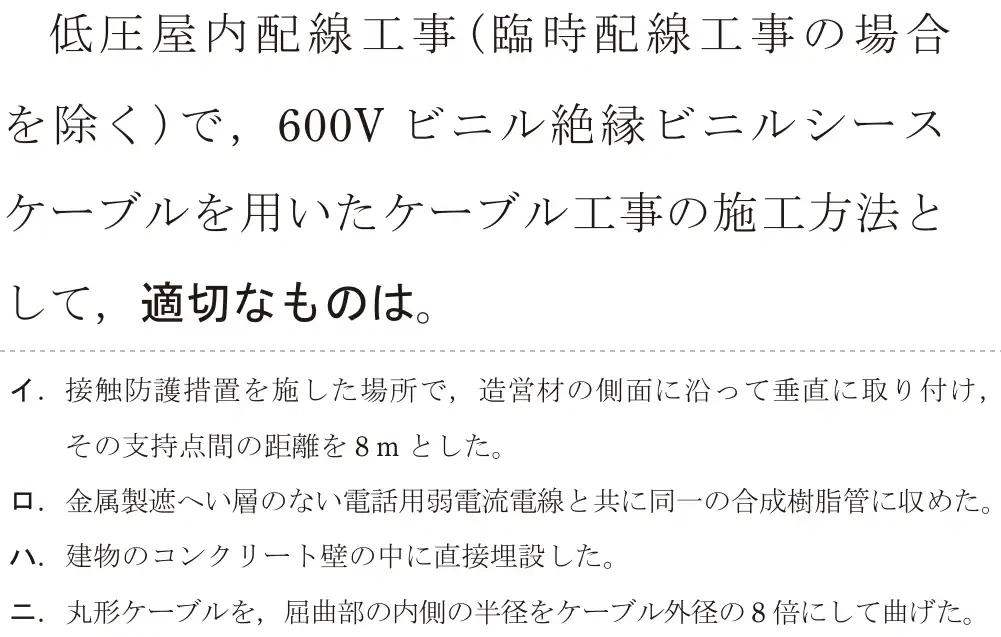

令和7年度上期 問20
出典：令和7年度上期第二種電気工事士試験 問20
正解は ニ
ケーブルを曲げるときは、屈曲部の内側の半径をケーブル外径の6倍以上にする(単心以外)。8倍は条件を満たす。
- イ 不適切。垂直に取り付ける場合の支持点間は6m以下。8mは長すぎる。
- ロ 不適切。ケーブルを弱電流電線と同じ管に入れてはいけない。
- ハ 不適切。VVFケーブルはコンクリートに直接埋め込めない。
- ニ 適切(正解)。外径の6倍以上なので8倍はOK。
覚え方 ケーブルの曲げ半径は外径の6倍以上。
