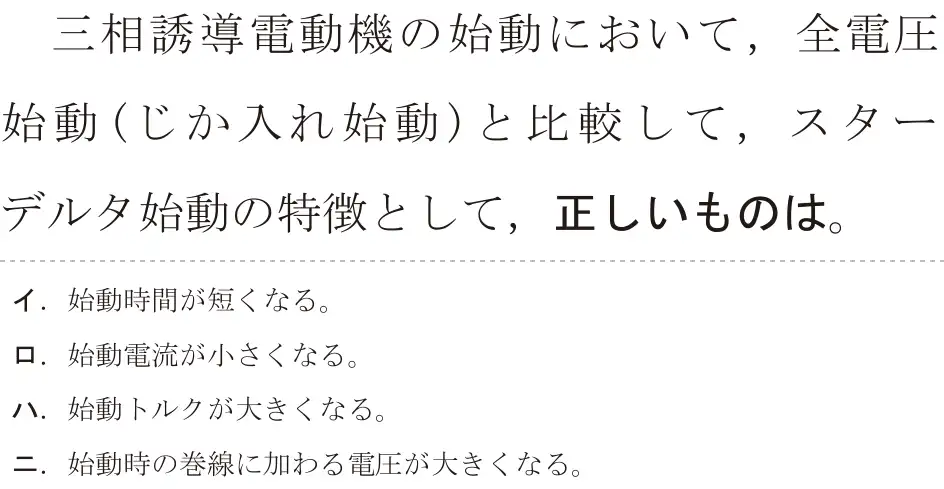

令和6年度上期 問14
出典：令和6年度上期第二種電気工事士試験 問14
正解は ロ
スターデルタ始動では、始動時に巻線をY結線にして各巻線にかかる電圧を1/√3にするので、始動電流が全電圧始動の1/3に小さくなる。そのかわり始動トルクも1/3になり、始動時間は長くなる。
- イ 誤り。トルクが小さくなるので始動時間は長くなる。
- ロ 正しい。始動電流が1/3になる。
- ハ 誤り。始動トルクは1/3に小さくなる。
- ニ 誤り。巻線の電圧は1/√3に小さくなる。
覚え方 Y-Δ始動:電流もトルクも1/3。
