令和5年度下期（午後） 問17
出典：令和5年度下期第二種電気工事士試験（午後） 問17
正解は ロ

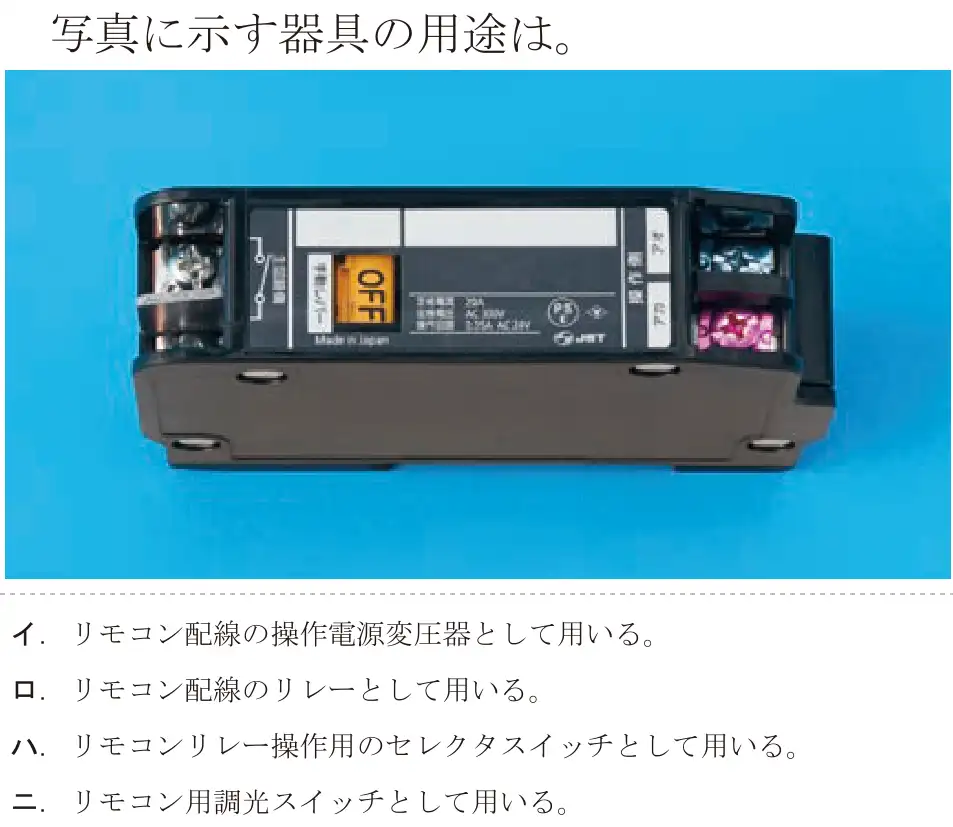

写真はリモコンリレー。リモコンスイッチからの信号(24V)で、照明回路を入り切りするリレー。
- イ 誤り。操作電源変圧器はリモコントランス。
- ロ 正しい。リモコンリレー。
- ハ 誤り。セレクタスイッチは多数のボタンが並んだもの。
- ニ 誤り。調光スイッチではない。
覚え方 分電盤内に並ぶ細長い装置 = リモコンリレー。
出典：令和5年度下期第二種電気工事士試験（午後） 問17
写真はリモコンリレー。リモコンスイッチからの信号(24V)で、照明回路を入り切りするリレー。
覚え方 分電盤内に並ぶ細長い装置 = リモコンリレー。
