令和6年度下期 問15

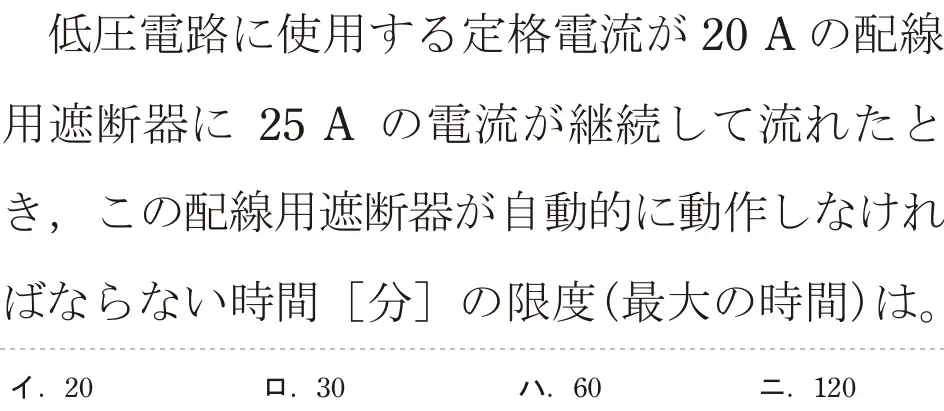

![令和6年度下期 第二種電気工事士 学科試験 問15:低圧電路に使用する定格電流が 20 Aの配線用遮断器に25 A の電流が継続して流れたとき、この配線用遮断器が自動に動作しなければならない時間 [分]の限度(最大の時間)は。](/q/r6b_15.webp)
出典：令和6年度下期第二種電気工事士試験 問15
正解は ハ
定格電流30A以下の配線用遮断器は、定格電流の1.25倍の電流で60分以内、2倍で2分以内に動作しなければならない。25Aは20Aの1.25倍なので60分。
- イ 誤り。20分ではない。
- ロ 誤り。30分ではない。
- ハ 正しい。1.25倍 → 60分以内。
- ニ 誤り。120分は30Aを超える遮断器の基準。
覚え方 配線用遮断器(30A以下):1.25倍で60分、2倍で2分。
出典：令和6年度下期第二種電気工事士試験 問15
定格電流30A以下の配線用遮断器は、定格電流の1.25倍の電流で60分以内、2倍で2分以内に動作しなければならない。25Aは20Aの1.25倍なので60分。
覚え方 配線用遮断器(30A以下):1.25倍で60分、2倍で2分。
