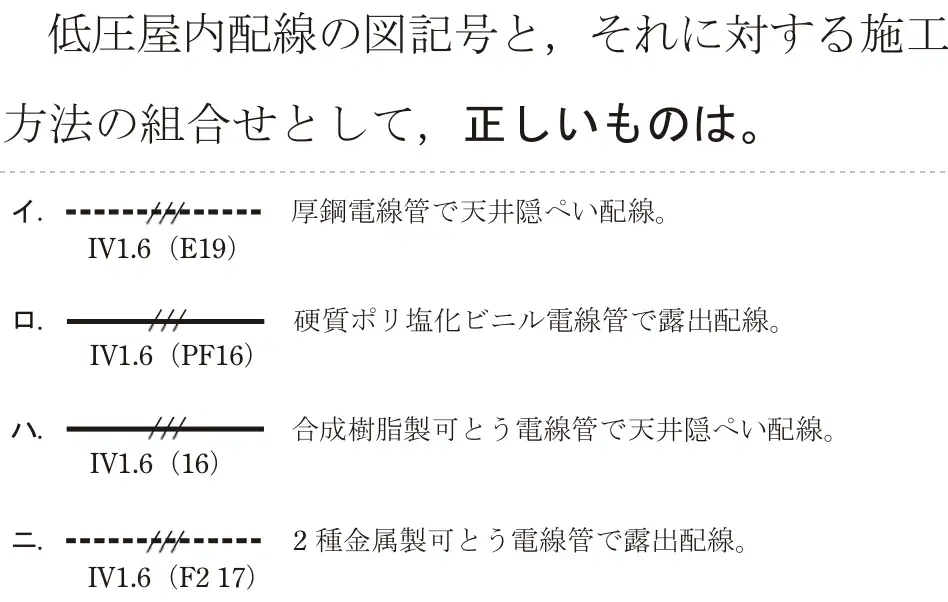

令和5年度下期（午前） 問21
出典：令和5年度下期第二種電気工事士試験（午前） 問21
正解は ニ
配線の線の種類:天井隠ぺい配線=実線、床隠ぺい配線=破線、露出配線=点線。電線管の記号:E19=ねじなし電線管、PF16=合成樹脂製可とう電線管、(16)=厚鋼電線管(数字だけで偶数)、F2 17=2種金属製可とう電線管。ニは点線(露出)とF2(2種金属製可とう電線管)が合っている。
- イ 誤り。E19はねじなし電線管で、厚鋼電線管ではない。線も露出配線。
- ロ 誤り。PF16は合成樹脂製可とう電線管。線も天井隠ぺい。
- ハ 誤り。(16)は厚鋼電線管で、可とう電線管ではない。
- ニ 正しい。露出配線の線とF2の記号が合っている。
覚え方 E=ねじなし、数字だけ偶数=厚鋼、奇数=薄鋼、PF=合成樹脂製可とう、F2=2種金属製可とう、VE=硬質ポリ塩化ビニル。
