令和5年度上期（午後） 問23
出典：令和5年度上期第二種電気工事士試験（午後） 問23
正解は ニ

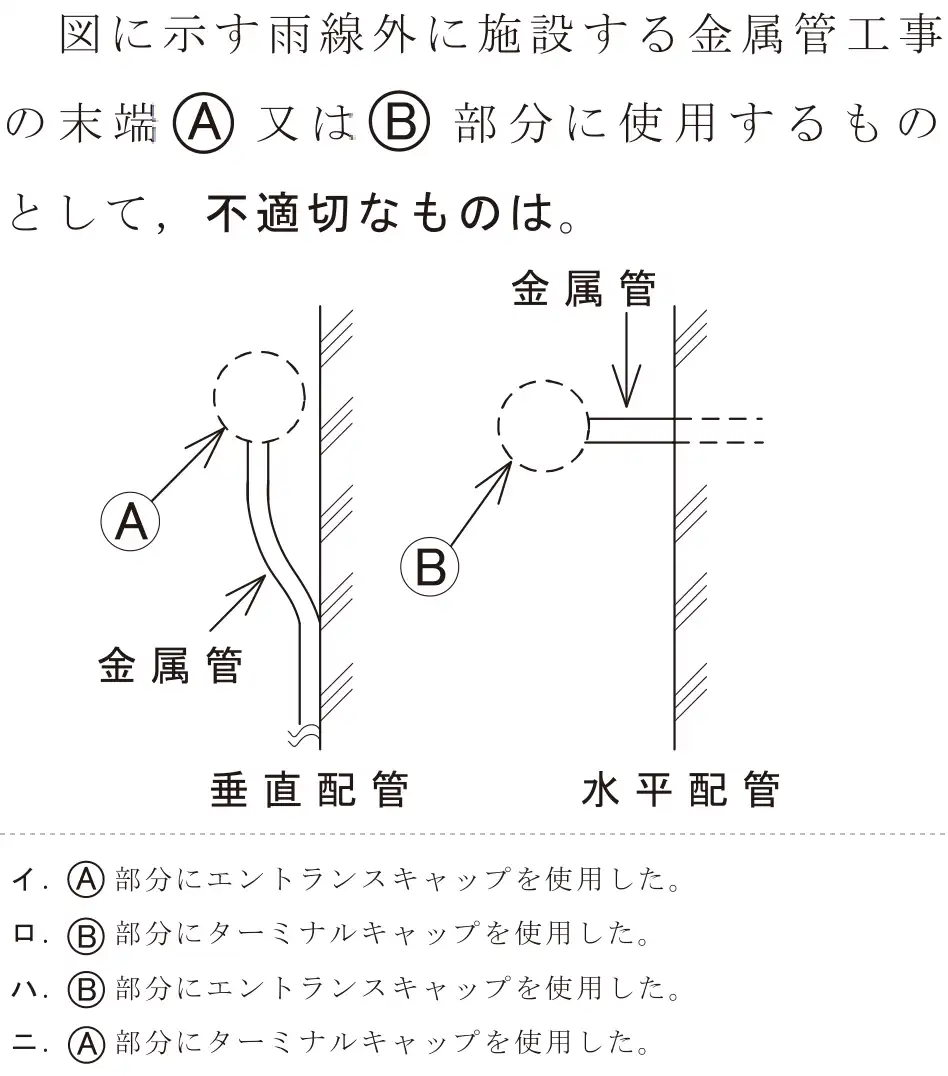

雨線外の金属管の末端:垂直配管の上端(Ⓐ)には、雨が入らないようエントランスキャップを使う。水平配管の末端(Ⓑ)にはターミナルキャップまたはエントランスキャップを使える。ターミナルキャップは横向き専用なので、Ⓐには使えない。
- イ 適切。垂直の上端にエントランスキャップ。
- ロ 適切。水平の末端にターミナルキャップ。
- ハ 適切。水平の末端にエントランスキャップも使える。
- ニ 不適切(正解)。垂直の上端にターミナルキャップは使えない(雨が入る)。
覚え方 垂直 = エントランスキャップ、水平 = どちらでも可。
