令和5年度上期（午後） 問17
出典：令和5年度上期第二種電気工事士試験（午後） 問17
正解は ハ

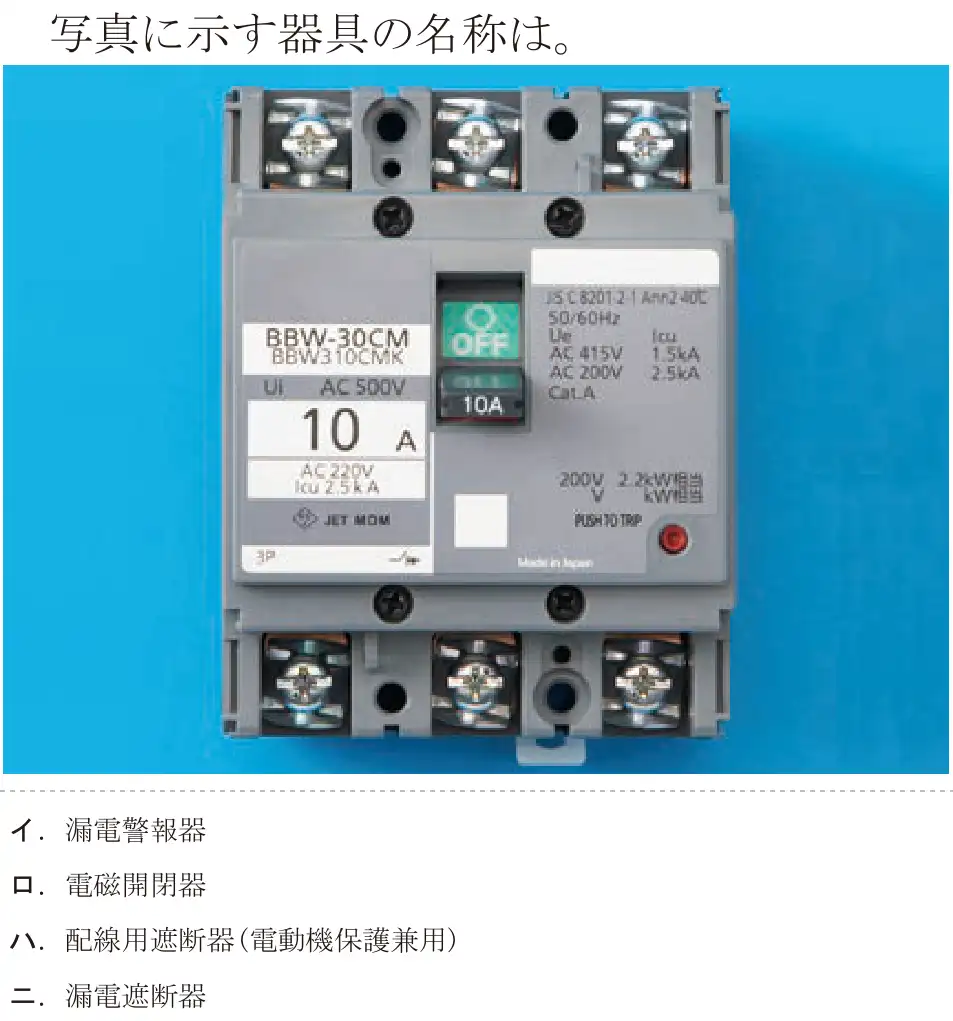

写真は3極で「200V 2.2kW相当」などの表示がある配線用遮断器(電動機保護兼用)。
- イ 誤り。
- ロ 誤り。
- ハ 正しい。
- ニ 誤り。漏電遮断器にはテストボタン・漏電表示がある。
覚え方 kW表示 = 電動機保護兼用。
