令和8年度上期 問19

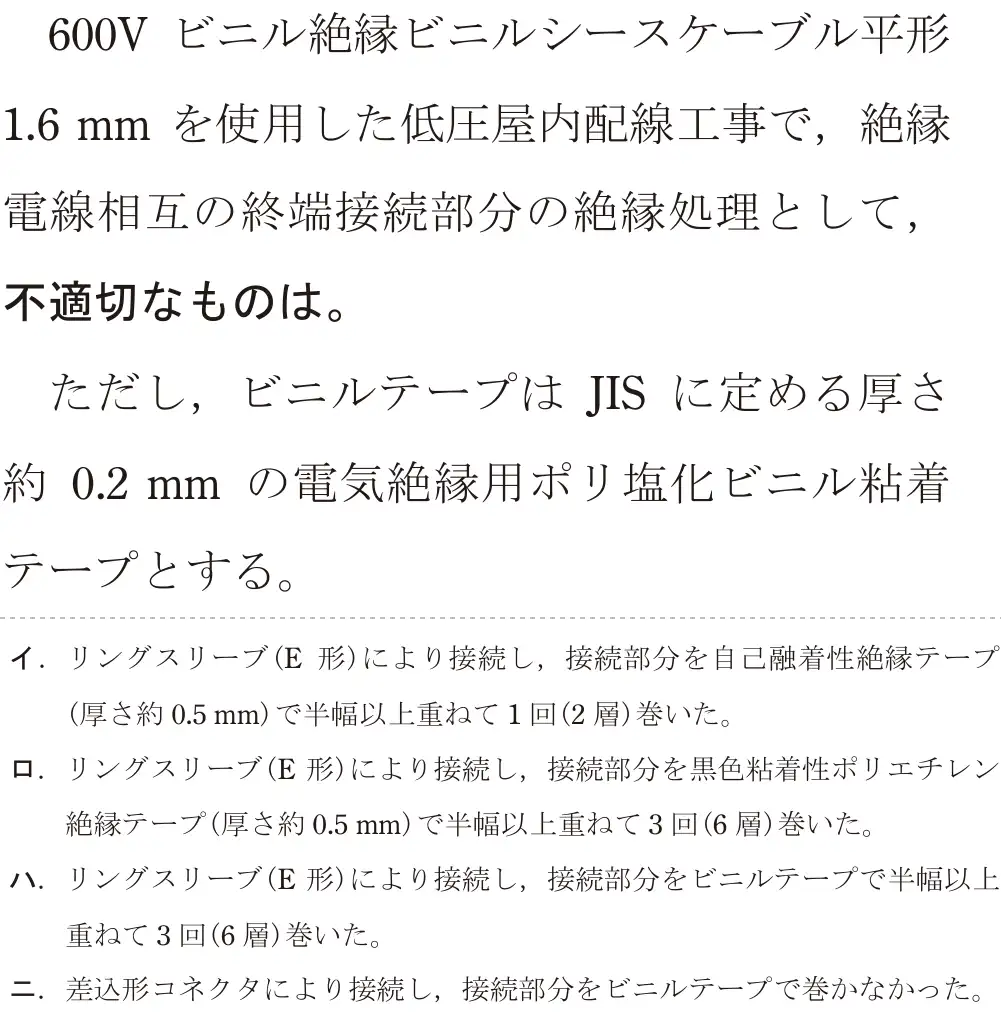

出典：令和8年度上期第二種電気工事士試験 問19
正解は イ
ビニル絶縁電線の接続部の絶縁処理は、①ビニルテープを半幅以上重ねて2回(4層)以上、②黒色粘着性ポリエチレン絶縁テープ(0.5mm)を半幅以上重ねて1回(2層)以上、③自己融着性絶縁テープ(0.5mm)を半幅以上重ねて1回(2層)以上巻き、その上に保護テープを1回以上巻く。差込形コネクタはそのままでよい。
- イ 不適切(正解)。自己融着性絶縁テープは、その上に保護テープを巻かないといけない。
- ロ 適切。黒色粘着性ポリエチレン絶縁テープは1回(2層)以上でよく、3回(6層)は十分。
- ハ 適切。ビニルテープは2回(4層)以上必要で、3回(6層)は十分。
- ニ 適切。差込形コネクタは絶縁されているので、テープを巻かなくてよい。
覚え方 ビニル:2回、黒色粘着:1回、自己融着:1回+保護テープ。
