令和6年度下期 問26

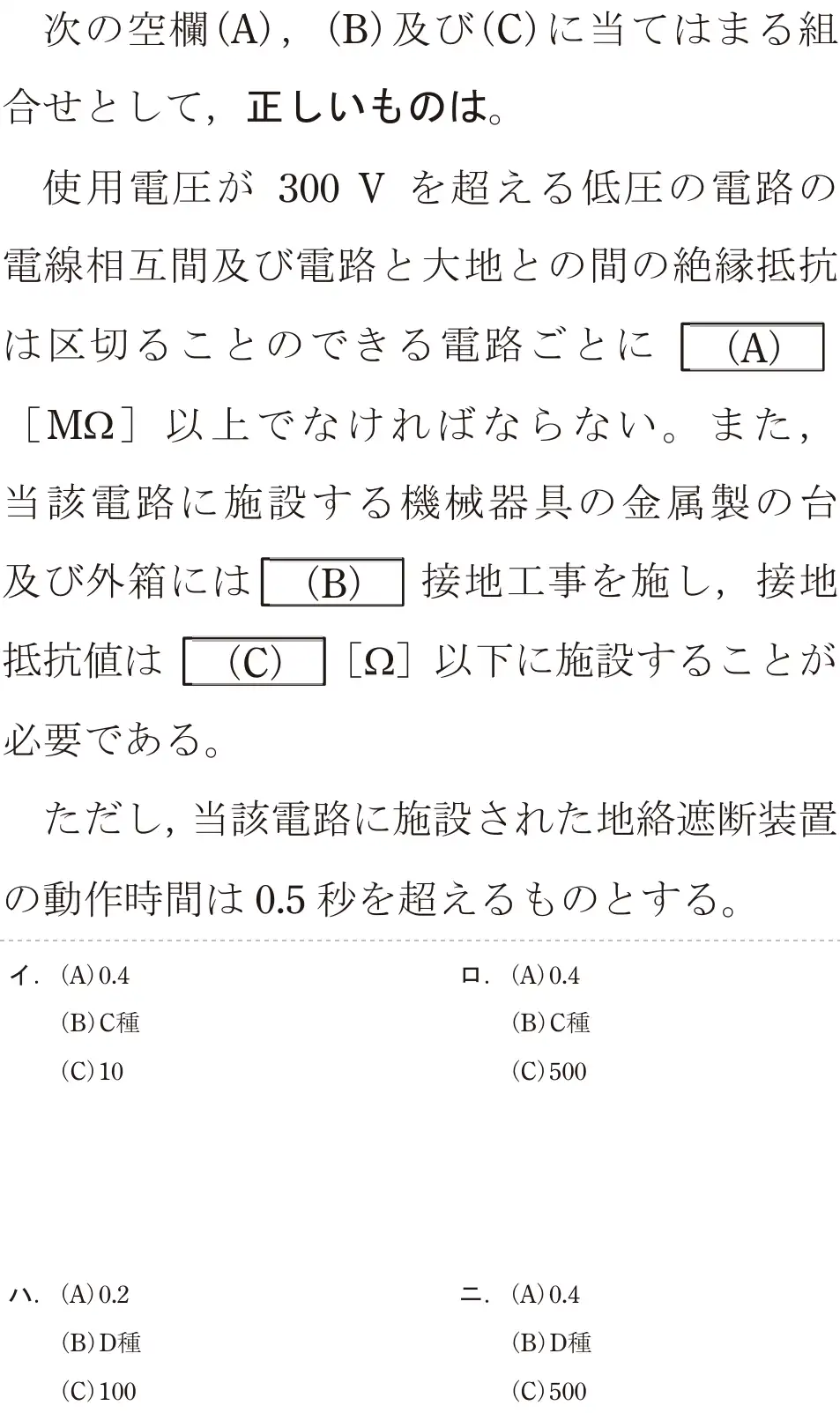

![令和6年度下期 第二種電気工事士 学科試験 問26:次の空欄(A),(B)及び(C)に当てはまる組合せとして、正しいものは。使用電圧が 300 V を超える低圧の電路の電線相互間及び電路と大地との間の絶縁抵抗は区切ることのできる電路ごとに(A)[MS]以上でなければならない。また,当該電路に施設する機械器具の金属製の台及び外箱には(B)」接地工事を施し,接地抵抗値は(C)[Q2]以下に施設することが必要である。ただし、当該電路に施設された地絡遮断装置の動作時間は0.5秒を超えるものとする。](/q/r6b_26.webp)
出典：令和6年度下期第二種電気工事士試験 問26
正解は イ
使用電圧が300Vを超える低圧電路の絶縁抵抗は0.4MΩ以上。機器の金属製の台・外箱にはC種接地工事を施し、接地抵抗は10Ω以下。地絡遮断装置の動作時間が0.5秒を超えるので、500Ωへの緩和は使えない。
- イ 正しい。0.4MΩ・C種・10Ω。
- ロ 誤り。0.5秒を超えるので500Ωにはできない。
- ハ 誤り。0.2MΩ・D種は300V以下の場合。
- ニ 誤り。300Vを超えるのでD種ではない。
覚え方 300V超:絶縁0.4MΩ、C種10Ω(0.5秒以内の遮断装置で500Ω)。
