令和5年度下期（午前） 問16
出典：令和5年度下期第二種電気工事士試験（午前） 問16
正解は ハ

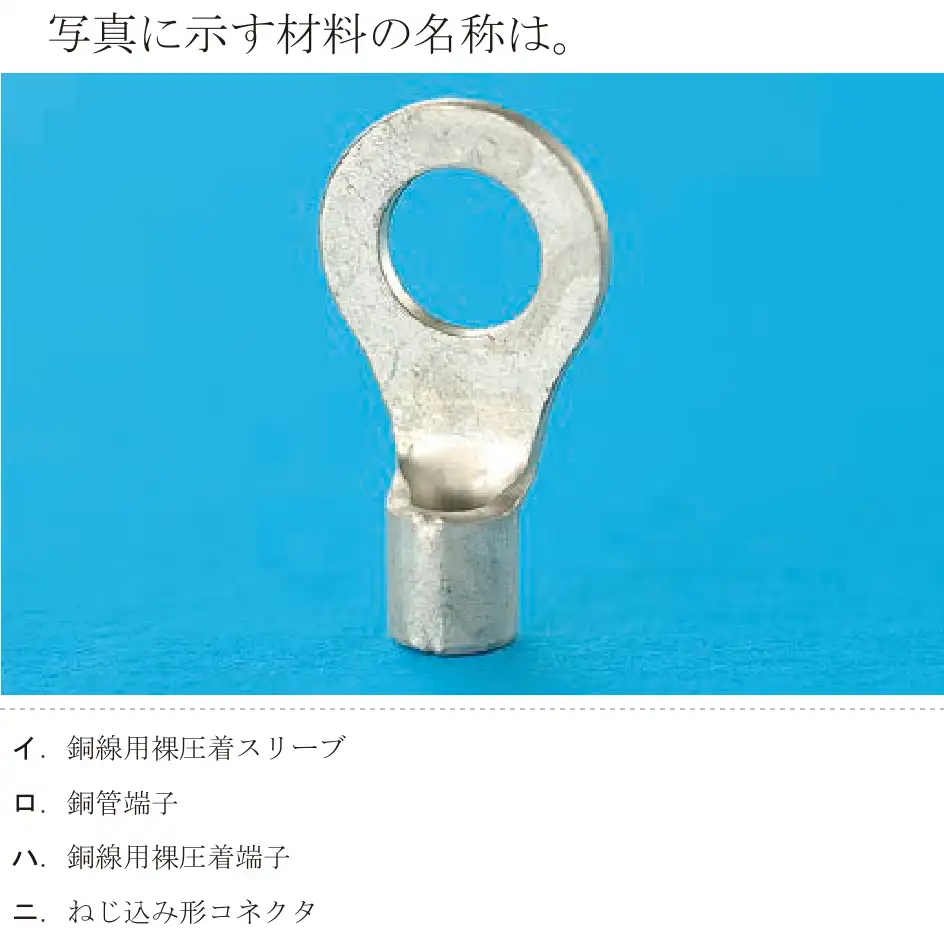

写真は丸い穴の付いた端子で、電線の端に圧着してねじ止めする銅線用裸圧着端子(R形)。
- イ 誤り。裸圧着スリーブは電線どうしをつなぐ筒形。
- ロ 誤り。銅管端子は太い電線用で形が違う。
- ハ 正しい。銅線用裸圧着端子。
- ニ 誤り。ねじ込み形コネクタはキャップ状。
覚え方 穴の開いた輪っか = 圧着端子。筒だけ = スリーブ。
