令和5年度上期（午後） 問48
出典：令和5年度上期第二種電気工事士試験（午後） 問48
図をタップすると大きく開きます正解は ロ

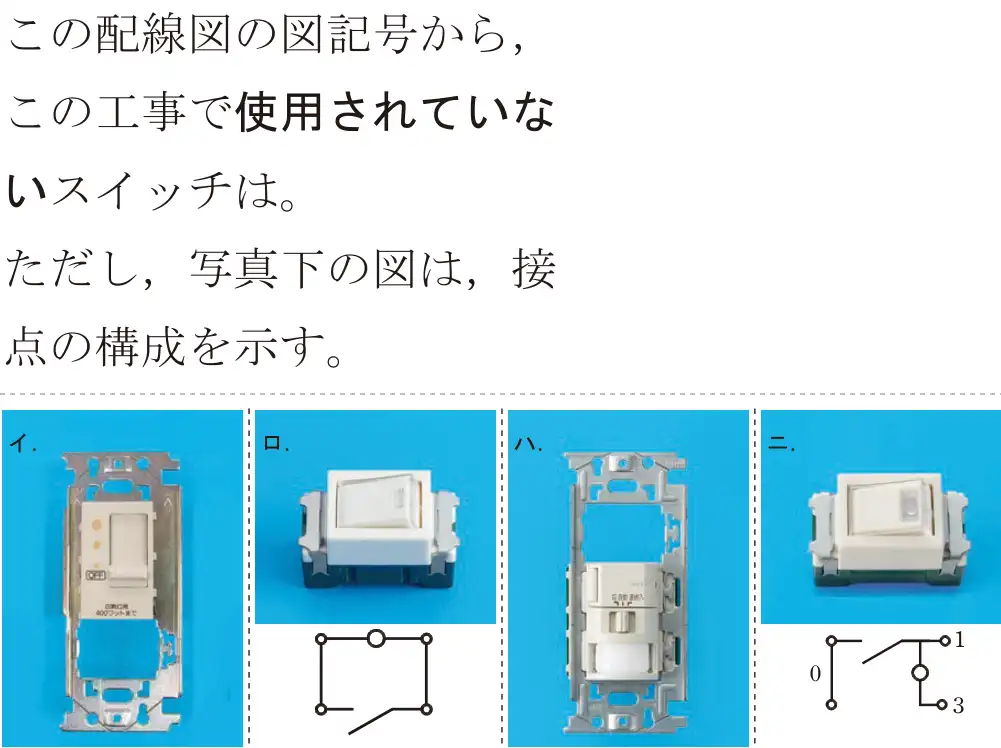

この配線図には、調光器、熱線式自動スイッチ(RAS)、表示灯付き3路スイッチなどがあるが、ロの位置表示灯内蔵スイッチ(単極)はない。
- イ 使われている。調光器。
- ロ 使われていない(正解)。
- ハ 使われている。熱線式自動スイッチ(RAS)。
- ニ 使われている。表示灯付きの3路スイッチ。
覚え方 傍記(H・L・RAS・3など)と写真を照合。
