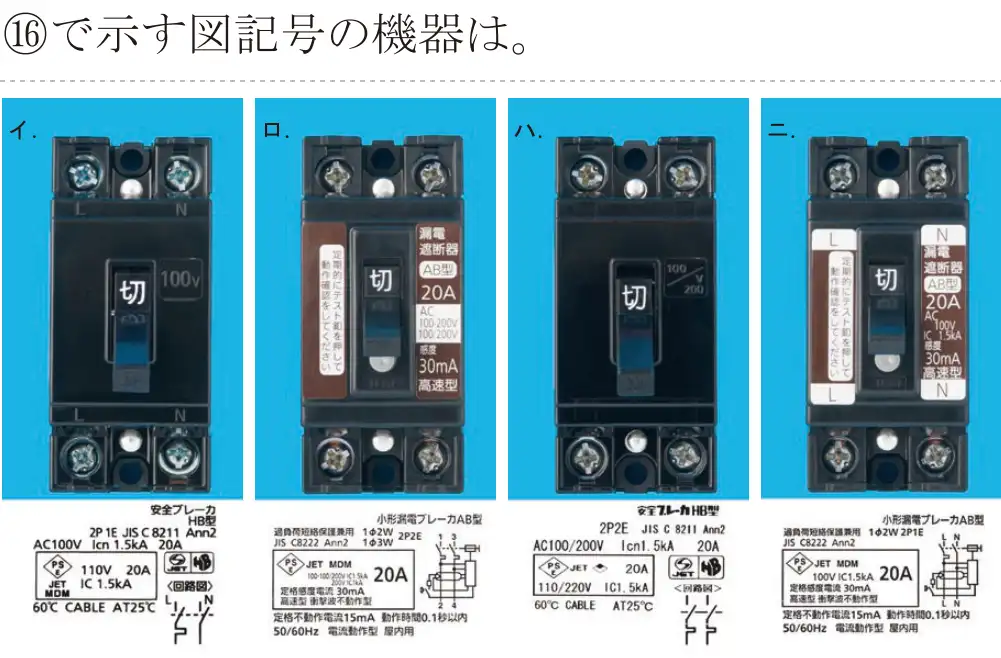

令和5年度上期（午後） 問46
出典：令和5年度上期第二種電気工事士試験（午後） 問46
図をタップすると大きく開きます正解は ハ
⑯は1階分電盤のエアコン用単相200V回路(ⓐ)の配線用遮断器「B 2P 20A」。200V回路なので2P2Eの配線用遮断器(ハ)。
- イ 誤り。2P1E(100V専用)。
- ロ 誤り。漏電遮断器。
- ハ 正しい。2P2E配線用遮断器。
- ニ 誤り。漏電遮断器。
覚え方 200V回路 = 2P2E。
