令和5年度上期（午後） 問41
出典：令和5年度上期第二種電気工事士試験（午後） 問41

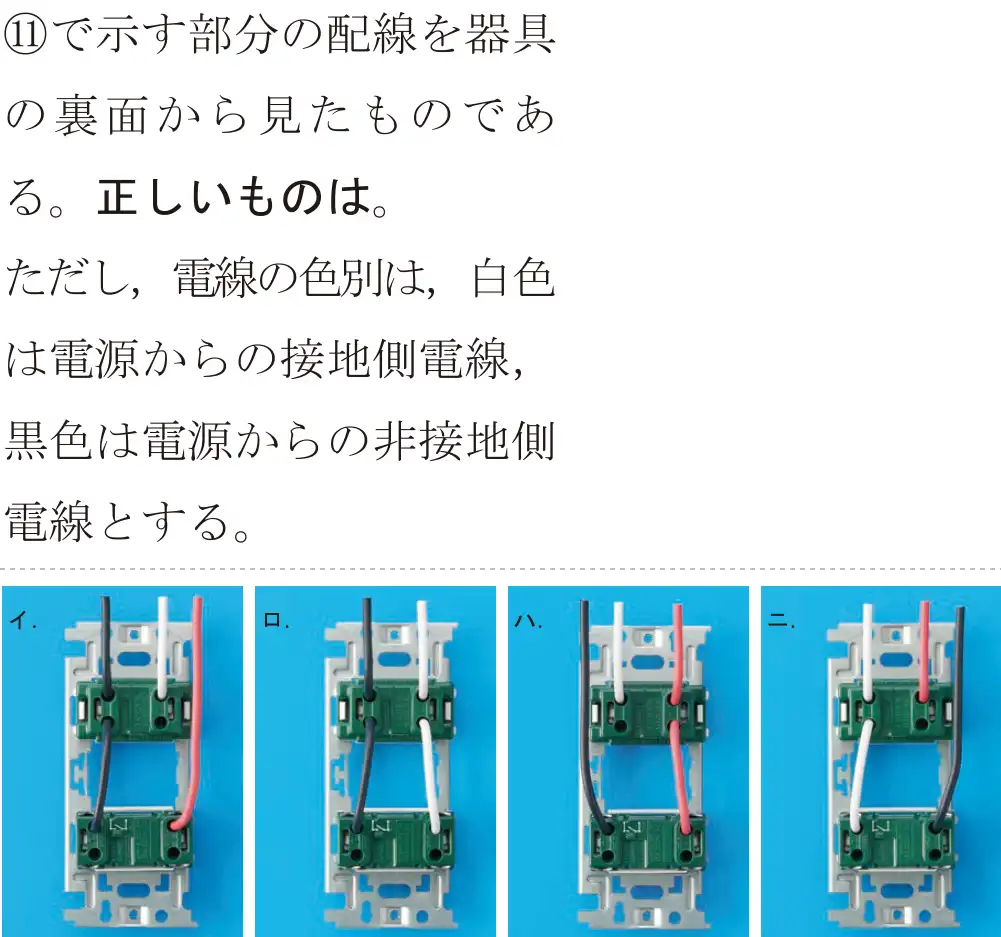

図をタップすると大きく開きます正解は ハ
⑪はスイッチとコンセントを1か所にまとめた部分。電源の黒線(非接地側)はスイッチとコンセントの両方へ渡し、白線(接地側)はコンセントのW側へ、スイッチから照明へは赤線などの返り線を出す。条件どおりに結線されているのはハ。
- イ 誤り。白線の結線が条件と合わない。
- ロ 誤り。返り線がない/結線が合わない。
- ハ 正しい。黒は両方、白はコンセント、赤はスイッチから負荷へ。
- ニ 誤り。黒と白の結線が条件と合わない。
覚え方 スイッチ=黒、コンセントのW側=白。
